一、产品概述

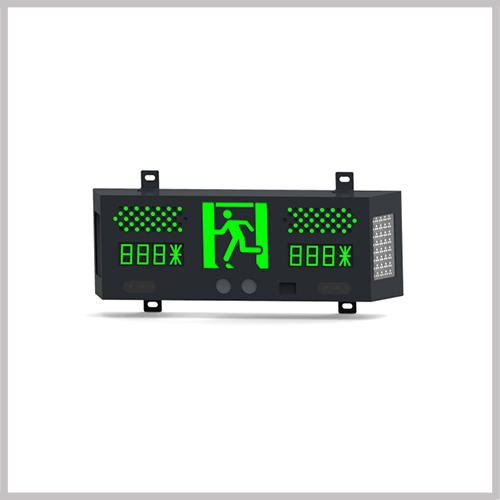

智慧疏散指示标志是一款集成行车安全诱导、车辆动态监测、应急疏散指示、低位应急照明于一体的隧道专用智能化安全防护设备。设备整体尺寸不低于600*200*100mm，采用IP67高防护等级设计，可适应-40℃~55℃高低温复杂户外、隧道工况，搭载防积灰发光面结构，有效适配隧道长期多尘、潮湿的运行环境。

设备搭载多组功能灯组，包含2组双侧黄色诱导灯、2组双侧红色预警灯、可换向绿色疏散箭头指示灯、2组白色低位照明灯及绿色发光米标，集成多元化光学警示与指示功能。电气层面支持24~48VDC有线供电，整机最大功率≤10W，内置≥6.6Ah铁锂电池备用电源，断电可自动切换续航，保障极端工况稳定运行。

通信层面兼容POWERBUS有线通信与433MHz无线通信双模式，搭配高精度车辆检测模块，可实现40米范围内车辆有无、平均车速、停车状态精准检测。同时设备具备多级亮度、多档闪烁频率调节能力，结合20°定向发光光学设计，兼顾防眩光、高可视性优势，可智能化实现道路轮廓强化、行车主动诱导、防追尾警示、应急疏散、低位照明等全场景功能，是隧道交通安全运维、应急防灾的核心智能化设备。

二、实现目标

本智慧疏散指示标志围绕隧道日常行车安全、突发应急处置、智能管控运维三大核心场景，全方位提升隧道通行安全性与智能化管理水平，具体实现目标如下：

① 在视觉安全引导维度，突破传统隧道标识静态警示局限，针对雨雾、夜间、烟雾等低能见度极端工况，通过双侧灯光阵列实现隧道道路轮廓强化、全程动态主动灯光诱导。依托多级灯光频率、亮度调节策略，搭配防追尾动态红黄光切换警示、区域化爆闪预警机制，规范车辆行车间距、抑制违规变道行为，有效规避车道偏离、车辆追尾、道路刮蹭等交通事故，全面保障隧道常态化行车安全。

② 在应急响应层面，严格遵循隧道防火设计规范，构建全维度应急保障体系。设备可联动火灾报警系统自动触发灯光应急预案，实现火情区域精准预警提示；同时依托大尺寸高可视绿色疏散箭头、动态发光米标，提供可切换方向的动态人员疏散指引，搭配低位穿透式应急辅助照明功能，在断电、火灾、烟雾封堵等极端应急场景下，为驾乘人员、运维人员提供清晰、可靠的逃生路径与照明保障，大幅提升隧道应急疏散效率与避险安全性。

③ 在通信与管控端，搭建有线+无线双冗余通信体系，搭载高精度数据采集与智能控制模块，可实时采集隧道车流数据、设备运行状态，支持远程平台集中管控、本地手动干预、系统自动联动三种控制模式。设备可精准适配隧道日常通行运维、车流疏导调控、火灾险情应急、道路安全预警等多样化场景需求，实现隧道交通安全管控的自动化、智能化、精细化，降低运维成本，提升隧道整体安防管控能力。

三、核心功能实现

3.1 主动安全防护

（一）道路轮廓强化功能

功能作用：

设备依托隧道双侧布设的黄色诱导灯、白色低位照明灯常亮形成连续规整的发光光带，全方位勾勒隧道整体道路轮廓，清晰界定隧道壁边界、车道走向及弯道轮廓。重点解决雨雾、黑夜、背光等低能见度场景下，隧道道路视觉模糊、边界不清的问题，帮助驾驶员快速预判道路线形，有效减少车道偏离、墙体刮蹭、压线行驶等安全隐患，筑牢隧道基础行车安全防线。同时设备发光面采用防积灰专项设计，长期使用可保持高透光、高可视效果，适配隧道多尘运行环境。

技术实现：

① 多级智能调光：设备诱导、预警灯光亮度区间为300cd/m²~12000cd/m²，支持≥8级亮度精准调节，可联动隧道光照度传感器、COVI环境检测器，根据外界环境亮度、隧道内能见度自动适配灯光亮度，兼顾日间防刺眼、夜间高可视的使用需求，全天候保障隧道轮廓清晰可见。

② 防眩光定向发光：采用20°窄角度定向发光设计，光束集中投射行车区域，可有效规避灯光散射造成的对向车道眩光干扰，避免驾驶员视觉疲劳、瞬间致盲问题，提升行车舒适度与安全性。

（二）主动行车诱导功能

功能作用：

通过动态调控设备双侧黄白诱导灯的闪烁节奏，形成可视化动态光带引导车流。在路径引导层面，强化车道辨识度与道路走向提示，规范车辆行驶轨迹，减少隧道内随意变道、压线行驶等危险行为；在车距管控层面，通过不同闪烁频率对应不同行车风险等级，警示驾驶员保持安全车距，规避追尾风险；在车流调控层面，依托高频闪烁灯光疏导拥堵车流，优化隧道通行秩序，全方位打造安全、有序、高效的隧道通行环境。

技术实现：

① 多档位频率可调：设备诱导、预警灯光支持常亮、30次/min、60次/min、120次/min四档工作模式，可适配不同通行场景常态化调控。常亮模式适用于日间良好天气常规通行；30-60次/min低频闪烁适配夜间、小雨、轻雾等低能见度场景；120次/min高频闪烁用于车流拥堵、路面湿滑等紧急警示场景。

② 毫秒级同步控制：搭载433MHz无线通信组网技术，实现全线设备灯光闪烁毫秒级同步，无频闪错位、灯光紊乱问题，保证诱导光带连续性、规整性。同时支持远程隧管平台手动锁频，可根据突发天气、临时施工、交通事故等特殊场景，人工固定灯光模式，精准适配应急管控需求。

（三）防追尾动态诱导功能

显示效果：

依托高精度车辆检测模块，可实现40米范围内车辆有无、通行车速、车距间距的实时精准检测，联动灯光系统实现动态变色警示。隧道无车辆通行时，设备默认开启黄白诱导灯光，维持常规道路轮廓与行车诱导效果；当车辆驶入检测区域后，车辆后方对应区段的诱导灯光自动切换为红色警示灯，随车辆前行同步移动红色警示区间，在车后形成动态红色尾迹警示灯带；车辆驶离后，灯光延时复位为黄白常亮状态。通过动态尾迹警示，直观提醒后车辨识前车位置、把控安全车距，杜绝高速追尾事故。

响应策略：

① 车距正常状态：隧道车流稀疏、车辆间距符合安全标准时，设备保持黄色诱导灯常亮，持续输出道路轮廓诱导信号，保障常规通行引导。

② 车距过近状态：检测到后车跟车距离小于安全阈值时，即刻触发灯光变色机制，前车后方灯光快速切换为红色爆闪警示灯带，强化视觉警示效果，提醒后车减速慢行、拉大行车间距，规避追尾碰撞风险。

3.2 应急保障功能

（一）疏散动态指示模式

功能设计标准：

① 设备严格契合GB 51248-2017《隧道设计防火规范》标准要求，专为隧道火灾、爆炸、坍塌等突发应急场景设计，可为现场人员提供精准、清晰、动态的疏散撤离指引。

② 高可视可视化设计：配置尺寸≥100*300mm的大尺寸绿色疏散指示箭头，搭配绿色发光米标，发光警示面积≥12000mm²，亮度区间适配复杂烟雾环境，可在浓烟、低光工况下保持高辨识度，保障人员快速识别逃生方向。

③ 动态智能调节：疏散箭头支持左向、右向、双向撤离方向快速切换，响应速度＜1秒；配套动态发光米标，可实时编辑0-999米疏散距离信息，精准提示人员剩余逃生距离，提升疏散效率。

多模式控制体系：

1. 远程集中控制：设备通过POWERBUS总线通信对接隧道智慧管理平台，运维人员可在监控中心一键完成全隧道、指定区段疏散方向、米标参数统一切换，实现全域应急统筹调度。

2. 本地应急控制：针对通信中断、平台故障等离线场景，支持本地手动干预操作，可现场修改设备疏散方向、米标数据，设备可离线存储≥200条操作指令，保障无网络工况下应急功能正常运行。

3. 自动联动控制：可无缝对接隧道FAS火灾报警系统，自动识别火源精准位置，3秒内完成对应区域疏散方向切换，自动规避火源区域，引导人员向安全区域撤离，实现火情应急智能化联动响应。

（二）应急辅助照明系统

抗灾性能设计：

设备搭建“低位照明+宽温备用电源”双重应急保障体系，专门适配隧道断电、火灾、烟雾弥漫等极端应急场景，解决传统高位照明易被烟雾遮挡、断电失效的痛点，全方位提升应急场景可视性与安全性。

光学设计：

设备配置2组白色低位LED照明灯，照明总功率≥6W，安装贴合地面低位区域布设，可有效避开上层烟雾遮挡层，保障烟雾环境下地面逃生通道清晰可见。灯光穿透力强、照射范围广，单灯可覆盖15米照明区间，全域照亮隧道疏散通道，为人员步行撤离、应急救援通行提供稳定照明支撑。同时搭配防积灰发光面设计，长期使用无透光衰减，应急工况性能稳定。

电源系统：

设备内置大容量铁锂电池，电池容量≥6.6Ah，具备-40℃~55℃超宽温工作能力，适配隧道极端高低温环境，支持多次充放电循环，使用寿命长、稳定性高。设备支持24~48VDC常规有线供电，主电源断电后0.5秒内自动切换电池供电，应急照明续航时长远超行业规范标准，可长时间保障断电、火情场景下的照明与指示功能稳定运行，为人员疏散、应急救援预留充足处置时间。

三、技术指标

发光显示模块包括：诱导灯模块（黄色）、警示灯模块（红色）、疏散指示灯模块（绿色）、

低位照明灯模块（白色）、发光米标（绿色）；其中诱导与警示灯模块在装置两侧同时配置；

外形尺寸：≥600*200*100mm；

有线供电：24~48VDC，最大功率≤10W；

发光颜色：黄色（诱导）、红色（警示）、绿色（疏散）、白色（照明）；

★诱导/预警发光亮度：300cd/m²~10000cd/m²，控制等级≥8 级；

★诱导/预警发光面积：≥12000mm²；

★疏散指示灯：≥100*300mm；

发光面防积灰设计；

发光角度：20°；

低位LED 照明灯：≥6W；

诱导/预警闪烁频率：常亮、30 次/min、60 次/min、120 次/min；

通信方式：POWERBUS 通信、无线433MHz 通信；

车辆检测：能够实现40 米车辆有无检测、平均车速检测；

功能灯组：2 组黄色诱导灯、2 组红色预警灯、绿色箭头指示灯（方向可切换）、2 组白色应急照明灯；

★备份电池：铁锂电池，容量≥6.6Ah；

具备道路轮廓强化、行车主动诱导、防撞追尾警示、停车检测预警、红灯警示、人员疏散指示、应急辅助照明等功能；

防护等级：IP67；

工作温度：-40~55℃。
