一、产品概述

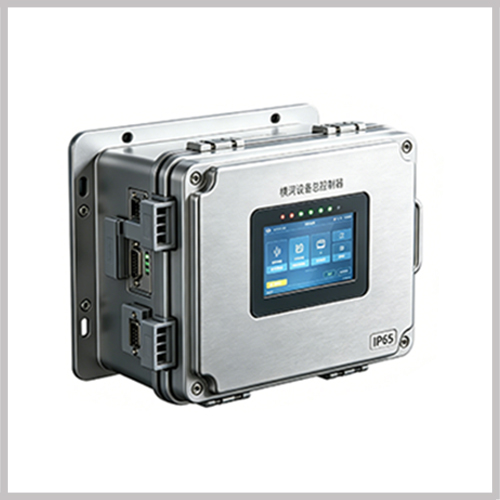

横洞设备总控制器是一款专为隧道潮湿、多干扰、高严苛度工业现场环境自主研发的数据采集与控制执行一体化装置，设备整体采用铝合金一体化机身结构，摒弃机箱加裸露电路板组装形式，结构稳固、防护性能优异，可适配各类恶劣隧道施工及运维场景。设备支持壁挂安装、机箱内安装两种部署方式，壁挂安装工况下可达到IP65防护等级，具备极强的环境适配能力。

本设备采用国产正版操作系统，运行稳定、安全可控，完全适配工业级长期不间断运行需求。硬件配置完善，搭载光纤冗余环网、2路485通信口，兼容BLE5.0无线通信协议、MQTT协议，支持设备碰一碰智慧运维连接方式，有线+无线双重通信保障，通信稳定、兼容性强。设备自带独立数字信号输入、输出及模拟信号输入接口，无需额外配置接口模块即可满足全功能使用需求，支持1100W大功率负载输出、5A额定工作电流，驱动能力强劲。

设备采用双供电设计，可适配220VAC交流、24VDC直流两种供电模式，供电方式灵活、容错性高。设备工作温域宽广，可在-40℃～85℃温度环境、5%～95%RH无凝结湿度环境下稳定工作，存储温度可达-40℃～90℃，高低温耐受性能优异。机身搭载可视化显示面板，可实时展示通信端口、端子、无线连接、电源等核心运行状态，设备运行状态一目了然，极大降低现场巡检难度。

同时设备支持无线运维管理机互联，可实现无线监测、无线控制、设备信息维护、远程故障诊断等全维度运维功能，搭配专属远程管理软件，可实现多设备批量管控，全方位提升隧道设备智能化、无人化运维水平。

二、软件系统

横洞设备总控制器搭载自主配套智能化软件管理系统，包含内置WEB服务端与MCA远程批量配置管理软件两大核心模块，软硬件深度适配，实现设备本地化运行、远程集中化管控的全流程智能化管理，功能全面、操作便捷，完全适配智慧隧道运维管控需求。

设备内置独立WEB服务器，可配置专属独立IP地址，支持IP远程访问、远程管控设备。管理人员可通过网页端远程实时监测每路光口、网口的通信运行状态，同步查看设备信号接口、电源、无线连接等全维度运行参数。当设备光口、网口出现离线、通信异常等故障时，系统可自动触发远程报警提示，实现故障早发现、早预警、早处置，有效规避设备停运、线路故障等安全隐患。

配套MCA远程批量配置软件为设备专属运维管理工具，支持全线所有横洞设备总控制器的远程集中化、批量化管理。管理人员可通过软件远程批量配置设备IP地址、运行参数等核心设备参数，无需现场逐一调试，大幅提升设备部署调试效率。同时软件具备全域网络监测、远程网络故障诊断功能，可实时汇总所有在线设备的网络运行数据，精准定位网络异常、通信故障点位，实现远程故障排查与运维指导，大幅降低现场运维成本与设备停机时长。

软件系统全面兼容设备BLE5.0无线通信、MQTT通信协议，支持设备碰一碰快速配对连接，快速建立运维通信链路，实现智慧化便捷运维。系统支持无线监测、无线参数调整、设备信息更新、故障诊断分析等全功能无线运维操作，摆脱有线布线限制，适配复杂隧道现场运维场景，为隧道设备长期稳定、智能化运行提供可靠软件支撑。

三、技术指标

控制单元是一种应用于严苛的工业现场环境下的数据采集和控制执行装置；

操作系统：采用国产操作系统，保障正版产品；

★通信端口：支持光纤冗余环网。自带2 路485 通信口。支持BLE 5.0 无线通信协议、MQTT 协议；

支持碰一碰连接，实现智慧运维；

具有MCA 远程批量配置软件，支持远程集中批量配置IP 等设备参数；

网络监测：具有远程网络监测功能，支持web 远程监测每路光口或网口通信状态，光口或网口离线，可远程提示报警；

远程访问：内置WEB 服务器，配置独立IP，支持IP 远程访问设备，查看光口或网口通信状态、信号接口状态等，支持IP 远程控制设备；

无线连接：支持与运维管理机无线连接。支持无线监测、无线控制、信息维护、故障诊断等功能；

显示面板：显示通信端口状态，端子状态，无线连接状态，电源状态等；

★信号接口：自带数字信号输入、输出或模拟信号输入，确保信号接口满足功能需求，不额外配置接口模块。支持大功率输出，负载功率1100W，电流5A。支持MCA 远程批量管理软件：远程集中批量配置控制单元，包括IP 地址等设备参数。支持全线控制单元的网络监测，实现远程网络故障诊断；

工作电压：双供电模式，分别在220VAC 和24VDC 输入电压条件下正常工作；

★防护等级：产品本体采用铝合金材质，适用于隧道潮湿恶劣环境。产品采用一体化结构设计，非机箱加裸露电路板组装形式，保障产品品质。可根据现场条件，支持壁挂安装或机箱内安装。壁挂安装产品满足IP65 防护等级；

工作温度：-40℃～70 ℃；

工作湿度：5%～95%RH（无凝结）；

环境参数：工作温度： -40℃～85℃，存储温度： -40℃～90℃。
